隶属于韩国蔚山科学技术研究院的研究人员团队在开发环保型锂离子电池 (LIB) 干电极制造工艺方面取得了重大突破。新工艺无需使用有害溶剂，可提高电池性能并促进可持续性。

在韩国蔚山科学技术大学能源与化学工程学院 Kyeong-Min Jeong 教授的带领下，该研究团队推出了一种新型无溶剂干电极工艺，使用聚四氟乙烯 (PTFE) 作为粘合剂。这种创新方法解决了传统湿电极制造方法带来的挑战，这些方法通常会导致粘合剂和导电材料分布不均匀，从而导致性能下降。

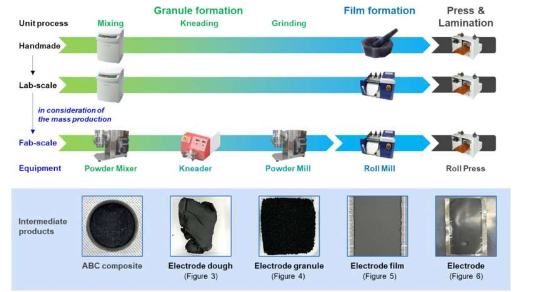

干电极工艺分为造粒、成膜、压延、叠层四个阶段，团队通过评估每个阶段半成品的物理、电气和电化学性能来优化工艺条件。结果表明，高挤出率PTFE粘合剂可以在低能耗的情况下生产出强度高的电极膜，从而改善微观结构和功率特性。

在 LIB 中，粘​​合剂在连接活性材料和电子方面起着至关重要的作用。研究表明，PTFE 粘合剂的类型和含量对干电极的输出特性有显著影响。研究人员确定了一种最佳配方，即 NCM811/PTFE/炭黑 (CB)/碳纳米管(CNT) = 96/2.0/1.8/0.2，在苛刻的条件下，在 0.5 C 速率(5 mA/cm 2)下表现出 80% 的出色放电率能力。
